前回は外皮計算書の表紙を見てもらったので、今回は計算書の中身について、健三おじさんの家の平面図を見ながら簡単に説明しますね。
由比ちゃんよろしく！

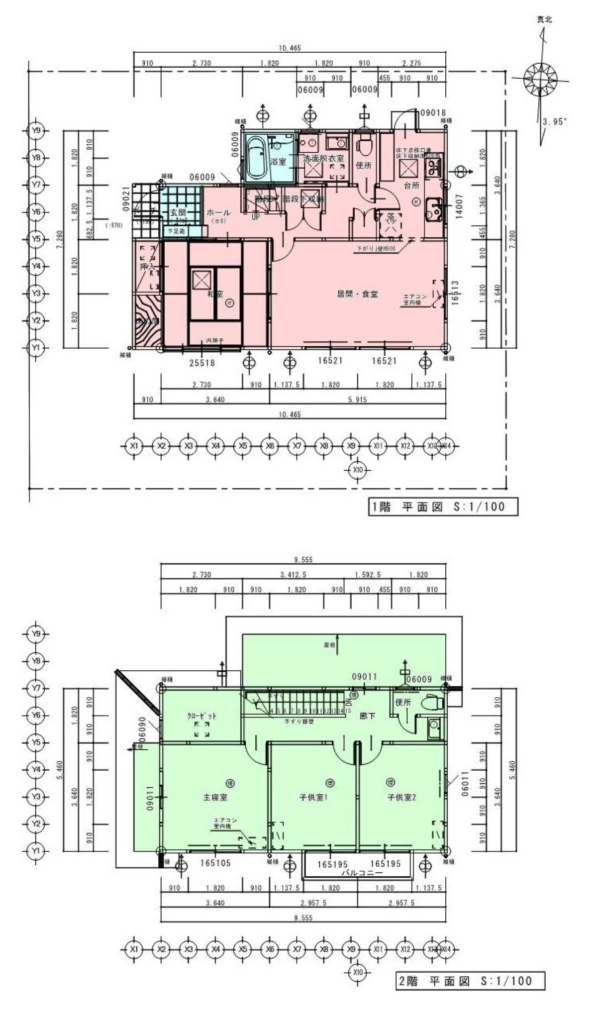

【健三邸平面図】

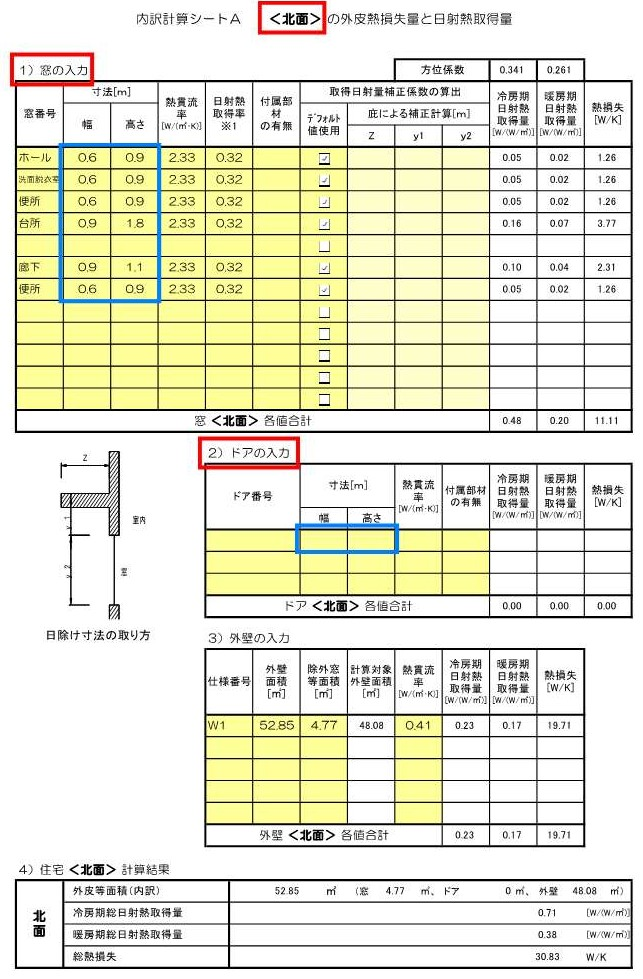

これが外皮計算書の1ページ目【内訳計算シートA】です。
わっ、色んな表があるね。
このシートでは、外壁に設けられた窓・玄関の寸法、外壁の外皮面積などを入力されています。私たちが外皮計算書を作成したら、平面図の窓・玄関の寸法と計算書の寸法が合っているか確認してみてください。（シートAの青囲み）
なるほど。でも由比ちゃん、シートAのページが4ページあるね！これは「北面」で、ほかにも東面、南面、西面？
健三おじさん、いい質問です！このシートAは、建物の外壁が向いている方位ごとにページがあります。
そうなんだ！建物の向きに気を付けながら確認しないとだね。
池田チーフのちょこっと解説
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

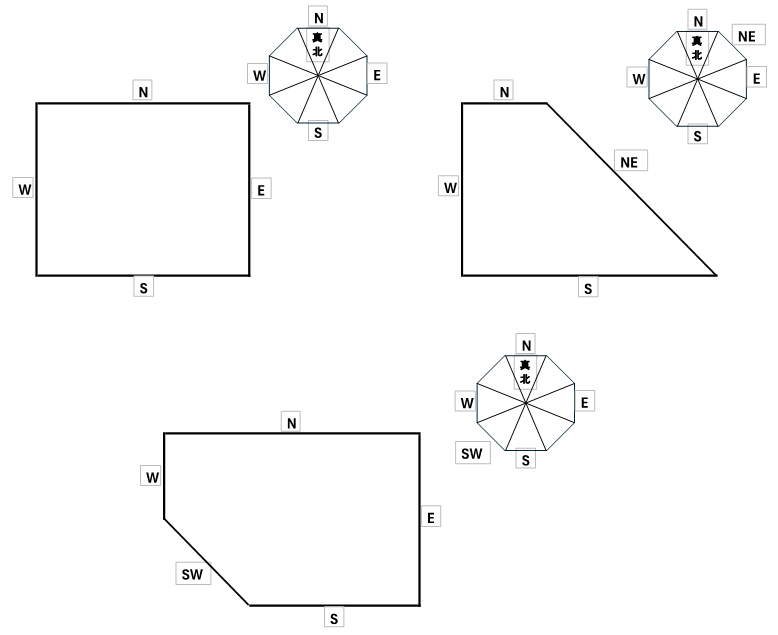

内訳計算シートAは、8方位に分割して外壁がどの方位に面しているか判断します。
住宅は平面状四角く計画することが多いですが、稀に台形に近い形状・5角形のような住宅があります。
このような住宅も、外壁面ごとに内訳計算シートを作成しています。
外壁面の方位と内訳計算シートAの方位が合っているか確認しましょう。
また、外壁面の方位は「真北」が基準となります。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

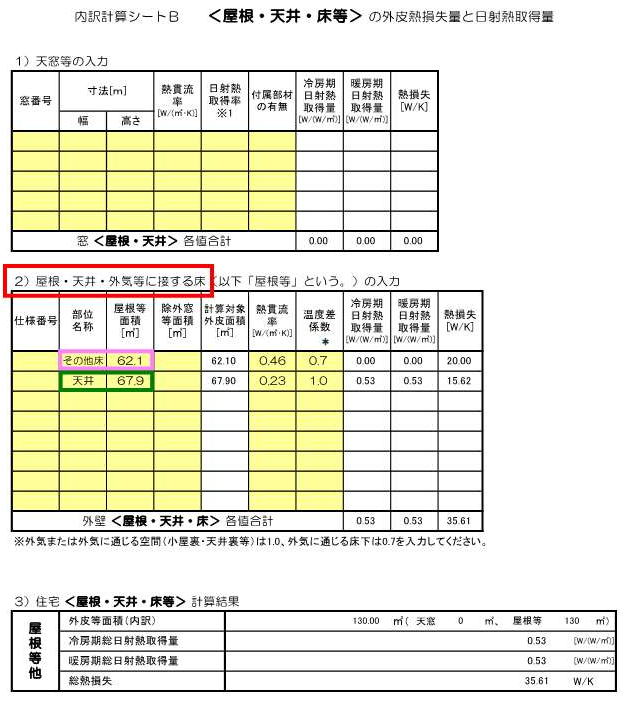

次は、【内訳計算シートB】について説明しますね。
シートAよりあっさりしてるね。
このシートでは、天窓の寸法や床や天井・屋根の面積などが入力されています。
屋根と天井の面積は、両方計算しているの？
良いところに気が付きましたね！断熱材が屋根に充填されているか・天井裏に充填されているかによって、対象範囲の面積を計算しています。
じゃあ、屋根断熱と天井断熱の両方を使った場合は、両方計算されているってこと？
その通りです‼健三おじさんの家は、天井断熱で計画しているので、平面図の1階と2階を合わせた緑色の範囲が対象面積となります。
なるほど。じゃあこの「その他床」っていうのはなに？
「その他床」というのは、1階の床断熱をしている範囲の面積が入力されているので、合わせて面積を確認してみてください。（平面図・シートBのピンク範囲）
池田チーフのちょこっと解説
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
天井に断熱材を設けて、断熱材より上に小屋裏空間がある場合は「天井断熱」、屋根の傾斜に沿って断熱材を設けた場合は「屋根断熱」と言います。
2階建ての戸建て住宅で、2階床がある1階天井裏・2階天井裏にも断熱材を設けた場合、計算対象となるのは2階天井の面積です。これは、「外皮面積」がどこかという点で計算対象面積が決まってきます。
外皮面積が何かについては、次回解説しますのでお楽しみに。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
最後は、【内訳計算シートC】について説明しますね。
これは、シートAと同じで表が3つあるね。
ここは、玄関土間や浴室など土間床扱いとなった部分や基礎立上り部分についてのページです。
ん～。ここは専門的な分野になりそうだ。
そうですね。1階床に断熱材が設けられない「玄関」や「浴室」の床面積があっているか確認してみてください。（平面図・計算シートCの青範囲）
池田チーフのちょこっと解説
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
このシートCは、いわゆる「基礎断熱」となる部分の面積などを入力しています。
「基礎断熱」というのは、基礎部分に断熱材を施工する工法です。
一般的には、1階床組がない玄関土間やUBを設ける浴室部分が計算の対象となります。
基礎部分に断熱材を設けないから基礎断熱工法にならないわけではありません。
その場合は無断熱の基礎断熱工法となり、シートCに面積が入力されています。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
由比ちゃん、すごく勉強してるんだね。
ありがとうございます。次回は、外皮面積について学んでいきましょう。
*************************************************
ここからクイズです！ ぜひ、チャレンジしてみてください‼
よし、やってみよう！
【第１問】小屋裏空間の外壁面に設けられた窓の寸法等は、どのシートに入力されている？
①内訳計算シートA
②内訳計算シートB
③内訳計算シートC
・
・
・
え～と、小屋裏だから②？いや、外壁面だから①だ‼
正解です。外壁に設けられているので、内訳計算シートAに入力されています。
【第2問】1階の床断熱をしている面積は、どのシートに入力されている？
①内訳計算シートA
②内訳計算シートB
③内訳計算シートC
・
・
・
1階床の断熱材がある面積だから②だね！そして「その他床」って表現するんだったね‼
健三おじさん、大正解！素晴らしいです‼
次回へ続く・・・
